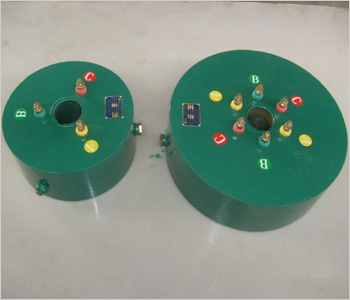

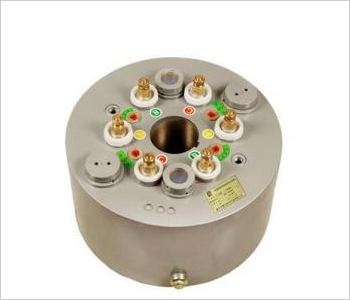

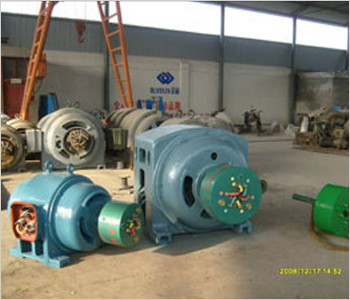

無刷無環啟動器裝置在電動機轉軸上(原裝置滑環的位置)與轉子同時旋轉、構造比擬緊湊。它由軛板、線圈繞組、接線柱、內外鐵芯、軸套等零件組成一個整體(見圖一)，具有裝置拆卸便當，不需備件，維修少等優點。一次裝置長期受益，深受用戶歡送。
1、先拆下電動機的護罩，短路環、碳刷、滑環、刷盒、刷架等易損零件。
2、拆卸滑環時，一定要留意轉子六根出線的相序(A.A、B.B、C.C)如無明顯標志時，則將同一相的兩個頭捆在一同，避免后來接線有誤。（50Kw以下的電動機只要三根出頭線，可不用作記號)。
3、控制柜中，假如轉子回路系統與定子回路系統有連鎖安裝，應解除連鎖。
4、控制柜中的空氣開關和其它過流維護安裝的電流值不能低于電動機定子額定電流的3.5—4倍。
5、用500伏兆歐表分別檢查電動機轉子和起動器的絕緣電阻值，不能低于lMΩ。
6、用游標卡尺分別檢查電動機的軸徑、鍵寬、鍵高能否與起動器軸套的尺寸相契合，如有差別不能裝置。公差尺寸按過渡配合準繩配合恰當，過緊過松都應作相應處置。
7、在軸套內涂上少許機油或軸承脂，將起動器軸套上的鍵槽對準電動機軸上的鍵位置，然后用鋼管或銅棒頂住軸套位置，并用鐵錘敲打到裝置位置。
8、起動器有接線柱的一端與電動機出頭線為一個方向，裝配時千萬不要弄錯。
起動器與轉子的銜接
l、起動器六組線圈的12個頭，在內部已作了固定銜接，只留有六個接線柱在外作為轉子出頭線相銜接之用。
2、電動機轉子的出頭線有兩種：即大容量電動機為6根出頭線，銜接時千萬不要弄錯，小容量電動機只要三根出頭線。
3、銜接計劃：
(1)同相對接，即A.A、B.B、C.C三對線分別接起動器的1.4；2.5：3.6接線柱上(見圖一)，接線柱無固定次第，恣意一個開端，按順時針方向編號即可。
(2)三角形銜接：把電動機三根引出線接于起動器的l.3.5接線柱上。
(3)特殊銜接：起動器接線柱只要三個與電動機轉子線相連，則應把A.A壓在一個接線柱上，B.B壓在第二接線柱上，C.C壓在第三個接線柱上。
4、由于起動器為無觸點電器元件，接線時必需在接線柱上加彈簧墊圈壓緊。
5、裝置工作完成后，*后檢查一次起動器和轉子的對地絕緣能否良好。
6、起動器裝在軸上，仍應用原軸上的鍵和卡環來避免起動器在軸上的徑向和軸向串動，萬萬不可短少。
7、由于該起動器已替代了原轉子外接的二次回路系統，所以二次回路系統不起作用，可把時間繼電器電源進線切斷，原二次回路系統即不再動作。
試車
l、裝置終了后，用戶要對起動器，整個傳動設備，控制箱停止全面檢查，確無對地、(裝配好后用500V兆歐表測絕緣不低于1MΩ)卡死，接觸不良等毛病即可起動。
2、如發現起動跳閘，可恰當將過流維護調大一點，或延長時間調長一點。
3、由于電機參數不同，裝置該產品后，運轉電流與原工作方式相比在±3%范圍內均屬正常現象。
4、起動器由于不需切除，并參與轉子運轉，稍有一點溫度屬正常現象，其溫升與電動機B級絕緣溫升規范相同。如溫升過高，應停機檢查緣由，能否相序接錯(可用交流調壓器和萬用表交流電壓檔檢測相序)，或壓接不良。
5、如停機過久，起動前必需檢查對地絕緣電阻，至少不得低于1MΩ。
無刷無環啟動器的卸下與維護
(一)用戶需給電機加油或大修時，需卸下起動器。辦法有二：
1、用小于電動機軸的鋼管作一個支撐柱，用它頂住電動機軸，然后用大小適宜的三爪(亦稱起拔器)鉤住正對線圈處的軛板，把起動器從電機軸上拉下來。
2、用支撐柱頂住后，也可用汽車千斤頂，鋼絲繩套住起動器軸套把它從軸上拉下來。法意不要毀壞起動器，更不要把起動器拉變形，否則影響性能。
